一、家用智能電熱水器維修與安裝實驗裝置產品概述

家用電熱水器維修與安裝實驗裝置是根據中華人民共和國勞動和社會保障部發布的《“家用電子產品維修工”職業技能實訓和鑒定設備技術規范》，按照職業教育的教學和實訓要求而研發的產品，適合高職院校、職業學校的應用電子技術、電子電器應用與維修等專業的電視機原理與維修、家用電子產品原理與維修等課程的實訓教學。

本實訓裝置同時滿足職業學院、技工學校、農民工職業培訓、職教中心、鑒定站 / 所的家電類專業及家電維修工類維修實操，以及中級、高級工的技能鑒定考核。

二、家用智能電熱水器維修與安裝實驗裝置系統組成

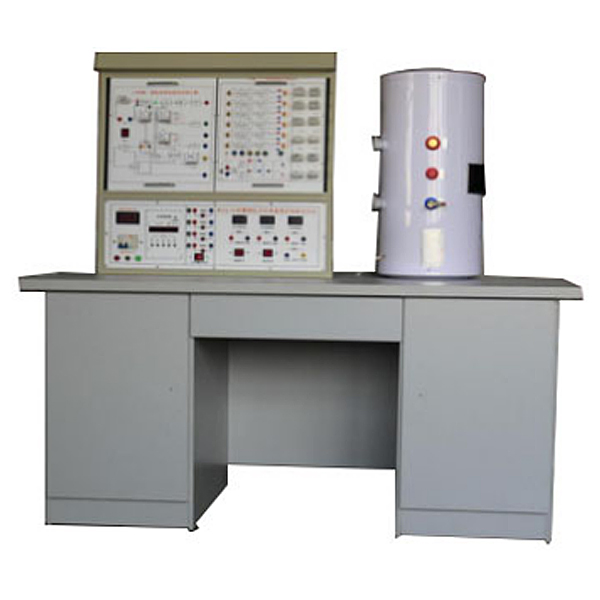

1. 本裝置由實訓控制屏、實訓桌、電熱水器和實訓組件四部分組成，實訓控制屏（鐵質雙層亞光密紋噴塑結構，鋁塑面板）

2. 交流電源（均帶有過流保護）

輸出電源：市電不隔離輸出 220V 50HZ、隔離變壓器輸出 220V 50HZ

3. 直流電源：± 24V/+12V/+5V

4.電熱水器器： 遙控密閉型儲水式電熱水器

5.制冷制熱與家電維修技能教學軟件：本系統為apk的格式，可在PC端使用，也可在移動端使用，本系統即可手動設置故障也能自動設置故障，本系統通過電路圖中綠色的框選擇手動設置故障點（最多可以設置39個故障點），也可以通過系統自動進行隨機1個故障點設置，隨機兩個故障點設置，隨機三個故障點設置，隨機四個故障點設置，隨機五個故障點設置，本系統內有工具箱，元件庫，放大鏡，電路圖等功能，可通過工具箱可選擇萬用表進行檢測，通過元件庫選擇合適的元件，通過放大鏡可以清楚的了解各個元器件及電路。本系統通過電動機星三角啟動控制電路故障的設置，并經過種種排查，讓學生了解電動機星三角啟動控制電路的工作原理及電路結構。

（三）實訓組件

本裝置由遙控密閉型儲水式電熱水器模塊、實驗水箱，循環水泵、智能實訓考核系統組成。

1. 電熱水器實訓模塊

配置電熱器內部電路控制系統原理圖，故障模擬檢測點，內置設故排故系統（可由電腦隨機故障點）、故障點采用可更換透明元件、即學生根據故障現象排查損壞元件，采用插拔式更換元件。

2. 智能實訓考核系統

(1) 計算機可以監控 1-126 臺家用電器智能考核臺

(2) 已設置多個故障點。

(3) 具有發卷功能

(4) 具有收卷功能

(5) 具有單臺和全部實驗臺清零功能

(6) 具有自動檢測各家用電器考核臺的通訊聯機情況

(7) 可以生成學生個人成績單

(8) 可以對學生考核情況進行統計、分析

(9) 設有進入系統密碼，進入系統后能夠修改密碼

(10) 具有打印功能

(11) 具有答題次數限制功能

(12) 學生臺配智能答題器，學生可以通過答題器與都師進行數據交換

（四）實訓桌： 整體結構采用鋼木落地臺式 ，利于實驗室布局。桌面為防水、防火、耐麿高密度板、結構堅固，造型美觀大方。設有抽屜和柜門，用于放置工具和資料等。

三、家用智能電熱水器維修與安裝實驗裝置技術性能

1. 輸入電源：單相三線制 AC220V ± 10% 50HZ

2. 工作環境：溫度 -10 ℃ ～ + 50 ℃ 相對濕度＜ 85% （ 25 ℃ ）

3. 整機容量：＜ 2KW

4. 安全保護：動作電流≤ 30mA 、動作時間≤ 0.1s

5. 外形尺寸： 100cm × 70cm × 165cm

6 ．具有實驗室管理系統，帶密碼開機和定時關機功能

四、家用智能電熱水器維修與安裝實驗裝置實訓項目

1. 電熱水器安裝與管路設計實驗

2. 主板 +12V 電源丟失故障

3. 紅外接收頭損壞故障

4. 指示燈亮不加熱故障現象與維修

5. 電熱水器加熱溫度低于設定溫度故障現象與維修

6. 電熱水器溫度傳感器故障

7. 按鍵開關損壞

8. 漏電開關故障

9. 電加熱故障

10. 熱水器溫度保險故障
