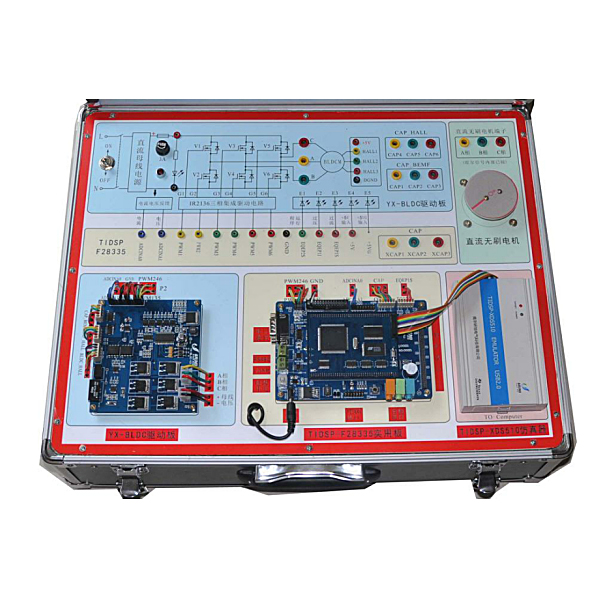

1） 采用DSP開發板+電機驅動板+DSP外擴網口模塊+DSP外擴GPIO功能運用模塊+液晶觸控 顯示的組合操作平臺，方便用戶實現電機控制的一體化開發系統；

2） DSP端采用自主研發的28335實用板開發板，以現今主流TMS320F28335為核心，采用六 層核心板+底板的形式；

3） BLDC電機平臺采用三相全橋隔離控制，精確的PID算法，保證電機精確運轉；

4） 直流電機驅動板控制信號使用灌電流驅動方式，支持絕大多數單片機直接驅動；

5） 42步進電機驅動器具有高穩定性、可靠性和抗干擾性的經濟型步進電機驅動器，適用于 各種工業控制環境，具有自動半流，低壓關斷、過流保護和過熱停車功能；

6） 板載硬件資源豐富，外擴功能強大，可滿足各類項目實驗；

7） 7. 0寸觸控顯示，采用工業類級別，滿足惡劣的工作環境，友好的人機界面方便您更好的 操作；

8） W5300 模塊支持軟、硬件混合 TCP/IP 協議：TCP, UDP, ICMP, IGMP, IPv4, ARP, PPPoE, Ethernet；支持8個獨立的端口（sockets）同時連接；網絡數據傳輸，速率可達到80Mbps；支 持ADSL連接（支持PPPOE協議，帶PAP/CHAP驗證）；

9） GPIO擴展功能模塊包括3x4矩陣鍵盤、12864LCD接口、4段8位數碼管、溫濕度傳感器、 紅外信號輸入接口、8路LED、直流小電機及步進小電機；

10） 采用分拆獨立的模塊化設計理念，既可獨立演示，又可整體工作；

11） 對于電機控制有獨特設計的電機控制口；

12） 詳細的用戶手冊，讓您輕松入門掌握；

13） 注重EMI設計，穩定高效，包括外擴和所有外設資源；

14） 主流的F28335平臺，是電機控制領域和電力檢測領域的首選；

15） 豐富的實驗例程，可滿足各種教學實驗，尤其電機控制領域，方便用戶對其進行移植。

三、 系統配置

四、DSP核心系統板參數

四、DSP 核心系統板參數

1.DSP核心板參數

1） 處理器：TMS320F28335,時鐘頻率 150MHz。

2） 低功耗設計，核心電壓1.9V，I/0 口電壓3.3V。

3） 片內：RAM 34KX16 位，F(xiàn)lash 256KX16 位。

4） 外擴：RAM 256KX16 位，F(xiàn)lash 512KX16 位。

5） 兼容+3.3V與+5V電源接口。

6） 最小系統版，2*80引腳接口，便于二次開發。

7） 多接口設計，適用于電機控制，電力設備控制及工業控制等。

8） 18路PWM,6路HRPWM （高精度），2通道QEP,6通道CAP,

9） 16通道12位ADC，3通道SCI，2通道MCBSP,2通道CAN，

10） 1 通道 SPI,1 通道 I2C。

2?系統底板平臺

1） JTAG接口 ： DSP仿真器連接接口，可進行在線仿真和燒寫程序。

2） SCI接口： 1路232接口，1路485接口，可以與上位機進行串行通信。

3） PWM接口： 18PWM （其中6路高精度HPWM）,方便電機控制。

4） CAP接口： 4路CAP捕捉口（和6路正交編碼脈沖引腳公用）。

5） CAN：1路CAN2. 0接口，用于CAN總線組網。

6） ADC輸入接口： 16路AD輸入接口，12位精度，輸入電壓范圍：0—3V。

7） 音頻接口：3路Adui o接口，提供錄音、播音功能

8） 電機控制接口：兩組電機控制接口，每組可以控制一臺3相電機。

9） DSP外擴接口 ：20位地址線和16位數據線及其他。

10） 一個 X1226 實時時鐘和 2KB 的 I2C EEPROM。

11） 手動復位按鈕，方便用戶復位操作

12） SD卡槽：可以外掛移動SD卡

3?無刷電機驅動板參數

1） 直流母線電壓+12~36V

2） 電機額定電流不超過4A

3） 電機霍爾傳感器的供電電壓+5V

4） 過壓過流指示

4?直流電機驅動板參數

1） 支持電機電壓7-24V，防反接

2） 雙路電機接口，每路最大負載電流3A，每路有獨立的3A過流保護

3） 與L298N電機驅動芯片控制信號同邏輯，每路都支持三線控制使能、正反轉及制動

4） 使能信號可外接PWM,正反轉控制信號可串聯限位開關

5） 控制信號使用灌電流驅動方式，支持絕大多數單片機直接驅動

6） 使用光耦對全部控制信號進行隔離

5?步進電機驅動板

1） TB6560驅動器采用直流電源供電，供電電壓范圍為8V DC-35V DC,建議使用24V DC供電， 推薦使用24V/5A開關電源進行供電

2） TB6560驅動器采用差分式接口電路可適用于差分信號，單端共陰及共陽等接口，通過高速光 耦進行隔離，允許接收長線驅動器，集電極開路和PNP輸出電路的信號

3） 驅動器主要用于驅動35、 39、42、57型4、 6、8線兩相混合式步進電機，其細分?jǐn)?shù)有

4種，最大16細分

4） 其驅動電流范圍為0.3A-3A，輸出電流共有14檔，電流的分辨率約為0.2A具有自動半流, 低壓關斷、過流保護和過熱停車功能轉速指示。
