簡要描述：
防爆電氣實訓平臺,防爆電器安裝技能實驗裝置針對防爆電氣相關儀器及特點，完成對防爆電氣設備的使用、安裝、接線、故障排除等能力的考察。
一、概 述
針對防爆電氣相關儀器及特點，完成對防爆電氣設備的使用、安裝、接線、故障排除等能力的考察。
二、裝置特點：
1.電氣控制線路元器件都裝在網孔板上，操作方便、更換便捷，便于擴展功能或開發新實訓，操作內容的選擇具有典型性和實用性；
2.操作臺只需三相四線的交流電源，即可投入使用；
3.裝置設有電壓型和電流性漏電保護器，能確保操作者的人生安全；
三、技術性能：
1.輸入電壓：三相四線（或三相五線）～380V±10% 50Hz
2.工作環境：溫度-10～＋40℃ 相對濕度＜85%（25℃） 海拔＜4000m
3.裝置容量：＜1.5KVA
4.重 量：100Kg
5.外形尺寸：框架：800×600×1900mm
6.漏電保護動作電流：≤30mA；漏電保護動作時間：≤0.1s。
四、裝置的基本配置及功能
(一) DW01電源、儀器控制屏
控制屏為鐵質雙層亞光密紋噴塑結構，鋼制質面板。為實驗提供交流電源、低壓直流電源及各種測試儀表等。具體功能如下：
1、交、直流電源
(1) 直流穩壓電源：24V/5A一路，＋5V/0.5A一路，具有短路軟截止自動恢復保護功能。
(2) 交流電源：①、設有變壓器一組，變壓器原邊根據不同的接線可加220V，也可以加380V交流電源，合上開關后，變壓器副邊即可輸出36V、110V、20V、20V、12V、6.3V的交流電壓；②、控制屏設有單相三極220V電源插座及三相四極380V電源插座。
3、交、直流儀表
4、整流二極管：IN5408四只
（二）實訓平臺
實訓平臺為鋁型材加網孔板結構，結構堅固，造型美觀大方。平臺底部可以放置實訓電機。
五、 配置表
序號 | 名稱 | 單位 | 數量 | 備注 |
1. | 實訓考核臺架 | 臺 | 1 | 外形尺寸：800mm×700mm×1900mm ； 材 料：鋼質結構；符合國家相關環保要求； 輸入電壓：AC 380 V±10% 50 Hz 三相五線； 容 量：＜1.5 kVA； |
2. | 防爆按鈕盒 | 只 | 2 | 3開關+1急停 |
3. | 防爆操作柱 | 只 | 1 | 2燈2鈕1表1開關 |
4. | 防爆插座 | 只 | 2 | 5孔10A |
5. | 防爆開關 | 只 | 2 | 單開雙控 |
6. | 照明開關 | 只 | 1 | 220V 10A |
7. | LED防爆投光燈 | 只 | 1 | 50W |
8. | 防爆聲光報警器 | 只 | 1 | 220V |
9. | 防爆接線盒 | 只 | 2 | 三通 |
10. | 防爆接線盒 | 只 | 2 | 直通 |
11. | 防爆接線盒 | 只 | 2 | 四通 |
12. | 防爆穿線盒 | 只 | 2 | 三通 |
13. | 防爆穿線盒 | 只 | 2 | 直通 |
14. | 防爆穿線盒 | 只 | 2 | 四通 |
15. | 防爆撓性軟管 | 根 | 2 | 300mm |
16. | 防爆撓性軟管 | 根 | 2 | 500mm |
17. | 防爆撓性軟管 | 根 | 2 | 700mm |
18. | 防爆撓性軟管 | 根 | 2 | 1000mm |
19. | 防爆接線箱 | 個 | 2 | 400×300×210mm |
20. | 防爆電機 | 臺 | 1 | 4極、0.12KW |
21. | 交流接觸器 | 只 | 6 | CJX1-09/22 AC220V |
22. | 熱過載繼電器 | 只 | 2 | NR2-25 |
23. | 防爆人體靜電釋放器 | 臺 | 1 | 聲光語音報警 |
24. | 工具分類盒 | 個 | 1 | 定制 |
25. | 配套工具 | 套 | 1 | |
26. | 防爆標示牌 | 套 | 1 |
六、實訓項目
1、防爆電氣的認知
2、防爆電氣的安裝
3、防爆燈具的安裝接線調試
4、防爆電機的安裝接線調試
5、人體除靜電實訓
6、工具的使用和操作規范實訓
7、防爆標示牌的識別與認知
熱銷產品：電工實訓臺
常見問題：
1、如果我要購買防爆電氣實訓平臺,防爆電器安裝技能實驗裝置，是否有安裝、培訓服務呢？
答：我們的設備如果沒有特別注明“不含安 裝”“裸機價”“出廠”等字樣的，都是提供安裝、培訓服務的。
2、你們的防爆電氣實訓平臺,防爆電器安裝技能實驗裝置是否能開增值稅專用發票？
答：可以的，我們是正規企業，并且已經升級到一般納稅人，可以開具增值稅專用發票，如果您需要開防爆電氣實訓平臺,防爆電器安裝技能實驗裝置的發票，您需要提供開票資料。
3、你們的防爆電氣實訓平臺,防爆電器安裝技能實驗裝置都是自己生產的嗎？都有什么產品資質？
答：我們公司是專業生產教學設備的企業，完全自主生產，并通過了最新版ISO9001認證，擁有多項專利與著作權。

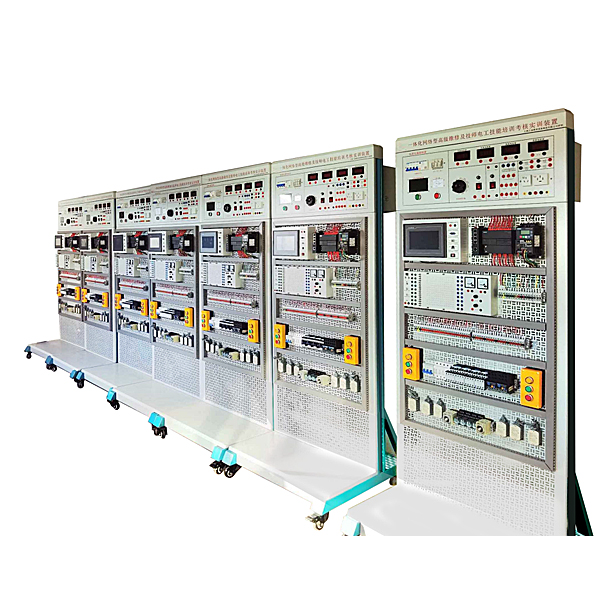

本文來自網絡，圖片為參考圖片，不代表本站立場，轉載請注明出處：防爆電氣實訓平臺,防爆電器安裝技能實驗裝置
