一、設備要求
1、電梯部件拆裝實訓裝置實訓支架：采用全鋼精加工而成，整體環氧聚塑噴涂，底腳裝有帶剎車的萬向輪，便于移動和固定。
2、電梯配件：采用工業級器件，部分機構按實際規格比例縮小設計，方便教學實訓。
|

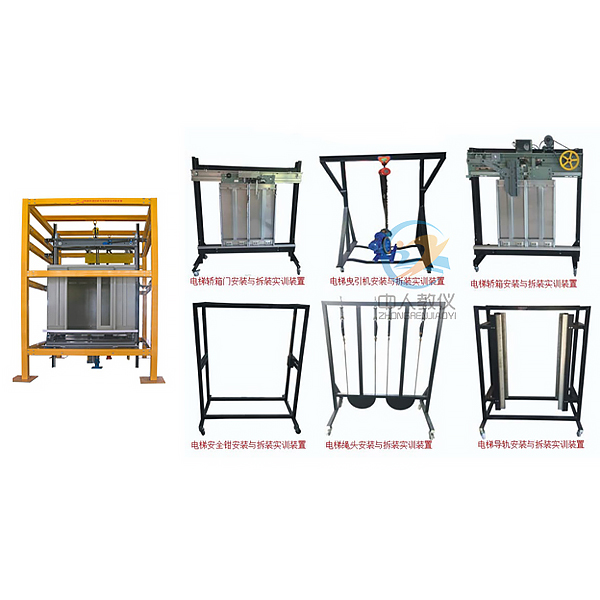

序號 |
配置名稱 |
規格（長×寬×高） |
單位 |
數量 |
|
1 |
電梯導軌安裝與調整實訓設備 |
長：≥1500mm
寬：≥1100mm
高：≥1700mm |
套 |
1 |
|
2 |
電梯繩頭套錐安裝與調整實訓設備 |
長：≥1500mm
寬：≥1100mm
高：≥1700mm |
套 |
1 |
|
3 |
電梯曳引機安裝與調整實訓設備 |
長：≥1500mm
寬: ≥1100mm
高：≥1700mm |
套 |
1 |
|
4 |
電梯安全鉗安裝與調整實訓設備 |
長：≥1500mm
寬：≥1100mm
高：≥1700mm |
套 |
1 |
|
5 |
電梯轎廂門安裝與調整實訓設備 |
長：≥1500mm
寬：≥1100mm
高：≥1700mm |
套 |
1 |
|
6 |
電梯廳門安裝與調整實訓設備 |
長：≥1500mm
寬：≥1100mm
高：≥1700mm |
套 |
1 |
|
7 |
電梯轎廂安裝與拆裝調試實訓設備 |
能滿足電梯轎廂安拆調試考核實訓要求
長：≥1500mm
寬：≥1100mm
高：≥2400mm |
套 |
1 |
|
8 |
電梯導軌垂直度測量儀（選配） |
測量范圍：≥0.5m/s
準確度：﹤±1%
保存測量次數：≥100組
電源：交流220V
驅動電機最高轉速：≥3000rpm |
套 |
1 |
|
9 |
電梯限速器測試儀（選配） |
測量范圍：≥0.5m/s
準確度：﹤±1%
保存測量次數：≥100組
電源：交流220V
驅動電機最高轉速：≥3000rpm |
套 |
1 |
|
10 |
實訓工具 |
能夠滿足電梯安拆調試的常用工具 |
套 |
1 |
|
11 |
實訓指導書 |
實物電梯組件安裝拆解調試內容 |
份 |
1 |
二、設備具體配置
1 電梯導軌安裝與調整實訓設備
產品概述：
該設備是根據電梯安裝與維修教程要求進行設計。設備采用移動模塊式結構，配置了工業級電梯配件，能進行電梯廳門的安裝與調整、轎箱門的安裝與調整、安全鉗的安裝與調整、限速器的安裝與調整、曳引機的安裝與調整、導軌的安裝與調整級轎箱的安裝與調整、繩頭的安裝與調整等課程實訓，適用于職業院校、技工院校等進行電梯的安裝實訓。
組成結構：
1、拆裝式鋼支架，外表經磷化噴塑處理。
2、電梯導靴；
3、T89導軌尺寸：89mm×62mm×16mm，長度2000mm×2條；
4、導軌壓板
產品工藝：
1、實訓支架：采用優質方管鋼焊接噴塑處理加工而成，整體環氧聚塑噴涂，底腳裝有帶剎車的萬向輪，便于移動和固定。
2、電梯配件：采用工業級器件，部分機構按實際規格比例縮小設計，方便教學實訓。
實訓項目
導軌的安裝。
導軌的校正。
電梯導軌國家相關標準的應知。
導靴、導軌架等典型零、部件的裝配。
2 電梯繩頭套錐安裝與調整實訓設備
產品概述：
該設備是根據電梯安裝與維修教程要求進行設計。設備采用移動模塊式結構，配置了工業級電梯配件，能進行電梯廳門的安裝與調整、轎箱門的安裝與調整、安全鉗的安裝與調整、限速器的安裝與調整、曳引機的安裝與調整、導軌的安裝與調整級轎箱的安裝與調整、繩頭的安裝與調整等課程實訓，適用于職業院校、技工院校等進行電梯的安裝實訓。
組成結構：
1、拆裝式鋼支架，外表經磷化噴塑處理。
2、繩頭組合：
鋼絲繩繩頭組合8mm自鎖式繩頭組合
鋼絲繩繩頭組合10mm自鎖式繩頭組合
鋼絲繩繩頭組合13mm自鎖式繩頭組合
3、電梯專用鋼絲繩：
電梯專用鋼絲繩8mm
電梯專用鋼絲繩10mm
電梯專用鋼絲繩13mm
4、電梯鋼絲繩漲緊輪/漲繩輪裝置/直徑240/直徑320/軸承6201/6002
產品工藝：
1、實訓支架：采用優質方管鋼焊接噴塑處理加工而成，整體環氧聚塑噴涂，底腳裝有帶剎車的萬向輪，便于移動和固定。
2、電梯配件：采用工業級器件，部分機構按實際規格比例縮小設計，方便教學實訓。
實訓項目：
1、"插接法"的繩頭組合方法實訓；
2、"金屬套接法"的繩頭組合方法實訓；
3、"錐形套筒法"的繩頭組合方法實訓；
4、"自鎖緊楔形繩套法"的繩頭組合方法實訓；
5、鋼絲繩國家相關標準的應知。
3 電梯曳引機安裝與調整實訓設備
產品概述
該設備是根據電梯安裝與維修教程要求進行設計。設備采用移動模塊式結構，配置了工業級電梯配件，能進行電梯廳門的安裝與調整、轎箱門的安裝與調整、安全鉗的安裝與調整、限速器的安裝與調整、曳引機的安裝與調整、導軌的安裝與調整級轎箱的安裝與調整、繩頭的安裝與調整等課程實訓，適用于職業院校、技工院校等進行電梯的安裝實訓。
組成結構:
1、拆裝式鋼支架，外表經磷化噴塑處理。
2、電梯曳引機；
3、手拉葫蘆0.5噸，3m米；
4、曳引機安裝支架；
產品工藝：
1、實訓支架：采用優質方管鋼焊接噴塑處理加工而成，整體環氧聚塑噴涂，底腳裝有帶剎車的萬向輪，便于移動和固定。
2、電梯配件：采用工業級器件，部分機構按實際規格比例縮小設計，方便教學實訓。
實訓項目：
曳引機的安裝、調試實訓；
減速箱的安裝、調試實訓；
曳引輪的安裝、調試實訓；
電磁制動器的安裝、調試實訓；
機座的安裝實訓；
VVVF電梯控制技術實訓。
4 電梯安全鉗安裝與調整實訓設備
產品概述：
該設備是根據電梯安裝與維修教程要求進行設計。設備采用移動模塊式結構，配置了工業級電梯配件，能進行電梯廳門的安裝與調整、轎箱門的安裝與調整、安全鉗的安裝與調整、限速器的安裝與調整、曳引機的安裝與調整、導軌的安裝與調整級轎箱的安裝與調整、繩頭的安裝與調整等課程實訓，適用于職業院校、技工院校等進行電梯的安裝實訓。
組成結構：
1、拆裝式歐標鋁型材支架，外表經磷化噴塑處理；
2、漸進式安全鉗；
3、電梯導靴；
4、T89導軌尺寸：89mm×62mm×16mm；長度2000mm×2條；
5、導軌壓板；
6、轎廂架（折彎型）；
7、電梯方形油盒通用方油杯集油盒導軌潤滑；
產品工藝：
1、實訓支架：采用優質方管鋼焊接噴塑處理加工而成，整體環氧聚塑噴涂，底腳裝有帶剎車的萬向輪，便于移動和固定。
2、電梯配件：采用工業級器件，部分機構按實際規格比例縮小設計，方便教學實訓。
實訓項目：
安全鉗的安裝、調試實訓；
限速機構的安裝、調試實訓；
緩沖器裝置的安裝、調整；
保護裝置的安裝、調整；
電梯電氣安全保護系統的安裝、設計、調試。
5 電梯轎箱門安裝與調整實訓設備
產品概述：
該設備是根據電梯安裝與維修教程要求進行設計。設備采用移動模塊式結構，配置了工業級電梯配件，能進行電梯廳門的安裝與調整、轎箱門的安裝與調整、安全鉗的安裝與調整、限速器的安裝與調整、曳引機的安裝與調整、導軌的安裝與調整級轎箱的安裝與調整、繩頭的安裝與調整等課程實訓，適用于職業院校、技工院校等進行電梯的安裝實訓。
組成結構：
1、采用優質方管鋼焊接噴塑處理加工而成，外表經磷化噴塑處理；
2、中分變頻電梯門機總成：
中分進口變頻異步門機，標配進口變頻器，開門寬度600mm，門機板長度1250mm，掛板孔距：275mm，松下門機變頻器、適用電機輸出0.4kw、額定輸出電流2.1A、額定輸出容量1.0kVA；
3、中分電梯門刀；
4、電梯鋁地坎/轎門門60鋁地坎，電梯專用轎門鋁合金地坎，寬度60mm；
5、微科紅外線光幕/917A61，長度：1000mm；
4、電梯轎門：1200×305mm，2扇
5、職業技能綜合集成訓練虛擬仿真系統
軟件內模型可進行360°旋轉、放大、縮小、平移，設有通用互動按鈕：返回、首頁、幫助。所有虛擬仿真任務過程有提示，在進行完一項任務后軟件自動打鉤。工具庫上方設有實驗任務
1、基本立體（旋轉模型時XYZ空間坐標圖標自動跟隨旋轉。）
A、平面立體：實驗步驟分為實驗任務（文字提示任務）—搭建模型（拖拽工具庫中的模型到三投影面體系中，并自動顯現投影，選擇錯誤時有提示）—改變姿態（通過點擊上下左右箭頭改變）—選擇投影（進入答題界面，在6項中選擇此時完成的三維投影圖）
B、截切立體：實驗步驟分為實驗任務（文字提示任務）—搭建模型（拖拽工具庫中的模型到三投影面體系中，并自動顯現投影）—標注投影情況（為三維投影圖標定，在14處空白欄中選擇相應的標注符號）
C、相貫立體：實驗步驟分為實驗任務（文字提示任務）—挖孔（選擇任意挖孔模型，此時將可在XYZ空間坐標中選擇任意面，模型同時切換，并出現一個坐標滑塊，根據滑塊位移大小，模型出現對應程度的剖切面）—孔徑變化（選擇1-4孔徑）—后方通孔—選擇投影（進入答題界面，在8項中選擇此時完成的三維投影圖）
2、組合體
A、組合體拼裝：實驗步驟分為實驗任務（文字提示任務）—選擇組合體模型（可選8種模型）—拼裝組合體（根據選擇的模型挑選工具庫模型并拖拽組合）—剖切組合體（可在XYZ空間坐標中選擇任意面，模型同時切換，并出現一個坐標滑塊，根據滑塊位移大小，模型出現對應程度的剖切面）—選擇側面投影（進入答題界面，根據已知正面、水平投影圖，在3項中選擇正確的側面投影圖）
B、組合體讀圖：實驗步驟分為實驗任務（文字提示任務）—選擇組合體剖視圖（可選8種圖）—構建組合體模型（根據選擇的模型挑選工具庫模型并拖拽組合）—剖切組合體（可在XYZ空間坐標中選擇任意面，模型同時切換，并出現一個坐標滑塊，根據滑塊位移大小，模型出現對應程度的剖切面）—選擇左視圖（進入答題界面，根據已知主視圖、俯視圖，在3項中選擇正確的左視圖）
3、裝配體
A、機械傳動機構：8種機構（蝸輪蝸桿、齒輪齒條、螺旋傳動、平面外嚙合齒輪、平面內嚙合齒輪、空間直齒圓錐齒輪、帶傳動、鏈傳動）任選，選好后工具欄中出現模型，自由拖拽將模型組合，組合完畢后可操作模型，每種機構都帶有簡介、視頻演示、圖樣畫法。答題界面共有6題，每題4個選項。
B、齒輪油泵：根據提示選擇工具庫模型逐步搭建模型，可選擇簡介、圖樣畫法、動畫原理（模型內部運動原理可視）進行學習。答題界面共有2題，每題4個選項。
C、機械機構搭建：2種機構（2自由度機械手臂、3自由度機械手臂），根據提示選擇工具庫模型逐步搭建模型，組合完畢后可操作模型，每種機構都帶有簡介、視頻演示。答題界面（須2種模型都搭建完畢才能進入）共有2題，每題4個選項。
產品工藝：
1、實訓支架：采用優質方管鋼焊接噴塑處理加工而成，整體環氧聚塑噴涂，底腳裝有帶剎車的萬向輪，便于移動和固定。
2、電梯配件：采用工業級器件，部分機構按實際規格比例縮小設計，方便教學實訓。
實訓項目：
按轎廂門裝配圖裝配；
轎箱門的安裝、調試實訓；
自動開門機的安裝、調試實訓；
門套的安裝、調試實訓；
轎門不能正常開、關的故障排除。
6 電梯廳門安裝與調整實訓設備
產品概述
該設備是根據電梯安裝與維修教程要求進行設計。設備采用移動模塊式結構，配置了工業級電梯配件，能進行電梯廳門的安裝與調整、轎箱門的安裝與調整、安全鉗的安裝與調整、限速器的安裝與調整、曳引機的安裝與調整、導軌的安裝與調整級轎箱的安裝與調整、繩頭的安裝與調整等課程實訓，適用于職業院校、技工院校等進行電梯的安裝實訓。
組成結構
1、拆裝式歐標鋁型材支架，外表經磷化噴塑處理。
2、中分層門裝置總成，開門寬度800，包含導向管，重錘組件，小封包，三角鎖等，
3、電梯層門廳門鋁地坎：60mm;
4、電梯層門：1200×325mm,2扇;
產品工藝
1、實訓支架：采用優質方管鋼焊接噴塑處理加工而成，整體環氧聚塑噴涂，底腳裝有帶剎車的萬向輪，便于移動和固定。
2、電梯配件：采用工業級器件，部分機構按實際規格比例縮小設計，方便教學實訓。
實訓項目
轎箱體的安裝、調試實訓；
電梯超載裝置的安裝、實訓；
電梯操縱箱的安裝、實訓。
7 電梯轎廂安裝與調整實訓設備
一、 產品概述
本裝置是根據當前真實電梯井道系統的安調和維保需求而開發的一種電梯井道放樣與安裝實訓考核的平臺。適用于各職業院校、技工類學校的電梯安裝與維保、樓宇自動化、機電自動化等電梯相關專業以及職業資格鑒定中心和培訓考核機構。
本裝置采用真實的電梯層門地坎、轎廂導軌、轎廂架、轎廂、轎廂門地坎、轎廂緩沖器、對重導軌、對重架、護欄、對重塊、對重緩沖器等器件，學生借助電梯井道系統設計圖在模擬井道頂部放樣線并對井道設備按順序進行安裝與測量，使其符合規范要求，并通過轎廂架和對重架的上下運動模擬其在井道導軌上的運行并輔助檢驗導軌實際安裝質量。
二、 產品特點
1、 采用了鋼結構電梯井道平臺設計，整體外觀簡潔明了；
2、 遵循了模塊化的設計理念，根據電梯安裝工藝要求進行教學實訓式的設計；
3、 采用真實機構器件，使學生學到的與實際應用的一致；
4、 模擬真實環境，使其安裝工藝與實際安裝一致，且能更方便的進行其維保項目的操作；
5、 采用了手動葫蘆拖動轎廂架和對重架在導軌上的運動，使演示與調試更加方便。
三、 技術參數
1、 井道尺寸：2000mm×2000mm×3000mm（長×寬×高）；
2、 安全保護：緩沖器；
3、 整機重量：≤1000KG；
4、 外形尺寸：2240mm×2240mm×3000mm（長×寬×高）。
四、 配置清單
|
序號 |
名稱 |
數量 |
單位 |
備注 |
|
1 |
井道框架 |
1 |
臺 |
鋼構 |
|
2 |
手動葫蘆 |
2 |
臺 |
|
|
3 |
鋼絲線及線墜 |
1 |
套 |
|
|
4 |
導軌支架 |
16 |
套 |
|
|
5 |
導軌 |
8 |
條 |
|
|
6 |
導軌連接板 |
4 |
塊 |
|
|
7 |
導靴 |
8 |
套 |
|
|
8 |
潤滑油瓶 |
4 |
套 |
|
|
9 |
轎廂架 |
1 |
個 |
拉桿座、斜拉桿及減震橡膠座等 |
|
10 |
轎廂 |
1 |
個 |
轎頂、轎壁及轎底組件等 |
|
11 |
轎廂門地坎 |
1 |
條 |
|
|
12 |
彈簧液壓緩沖器 |
1 |
個 |
|
|
13 |
層門地坎 |
1 |
條 |
|
|
14 |
層門地坎支架 |
2 |
個 |
|
|
15 |
對重架 |
1 |
個 |
|
|
16 |
對重護欄 |
1 |
個 |
|
|
17 |
對重塊 |
2 |
塊 |
|
|
18 |
聚氨酯緩沖器 |
1 |
個 |
|
|
19 |
安裝配件 |
2 |
套 |
備用1套 |
|
20 |
安裝與測量工具 |
1 |
套 |
水平尺、卷尺、校導尺及磁鐵等 |
|
21 |
隨機資料 |
1 |
份 |
實訓指導書與相關圖集等 |
五、 實訓課程內容
1、 電梯井道的放樣；
2、 電梯導軌支架與導軌的安裝與調整；
3、 電梯轎廂龍門架與導靴的安裝與調整；
4、 電梯轎廂的安裝；
5、 電梯轎廂地坎的安裝與調整；
6、 電梯對重架與導靴的安裝與調整；
7、 電梯對重塊的安裝；
8、 電梯對重護欄的安裝與調整；
9、 電梯層門地坎的安裝與調整；
10、 電梯層門地坎與轎廂門地坎尺寸的調整；
11、 導軌與導靴的保養。
8 電梯導軌垂直度測量儀（選配）
產品概述
電梯導軌垂直度檢測儀是光、機、電集于一身的高精度激光儀器。它是由激光器、光學準直系統、自動補償系統、供電電源和電路系統以及包括專用卡具、調整手輪、圓水泡、外殼等機械部分所組成。它與數顯光靶或其它光靶組成一個完整的電梯導軌測量系統。
電梯導軌垂直度檢測儀是半導體激光器，波長為658nm，輸出光功率<1mw，屬于2類激光器，這類激光器可由眼睛對光的回避反應（包括眨眼）提供保護，完全符合中國國家標準《激光產品的輻射安全設備分類、要求和用戶使用指南》GB7247—1995的要求。也完全符合EN61010-1:2001 EN60825-1:1994+A1A2的歐洲標準，并通過了TUV安全使用的CE認證。產品是屬于安全的激光儀器，用戶無需擔心激光輻射的危害。
電梯導軌垂直度檢測儀采用直流3V電源，只需2節普通的5號電池即可連續工作35小時以上，既方便又安全。
電梯導軌垂直度檢測儀主機的主體與連接座之間可以作360°轉動，主體上標有0°、90°、180°、270°的刻度，連接座上有一個白色的標記點作為指針，指向對應的刻度值。用戶可以非常方便地對儀器的精度進行自檢，在實際應用測量過程中產生的測量誤差可通過轉動180°來消除。
電梯導軌垂直度檢測儀可供選擇的配置及精度等級，設置了不同的精度等級和配置，用戶可根據需要進行選擇，本公司還可根據用戶的特殊要求進行設計、制造。
電梯導軌垂直度檢測儀具有與電梯導軌牢固、方便的裝卡接口，配有安全繩以防儀器墜落，并設置了主機與三角架的安裝接口，以解決在其它場合的測量工作。
型儀器的主機重量1500g，便于攜帶。作為進行導軌垂直度和直線度的測量系統，顯然除了主機外，其接收裝置的性能將對整個系統的測量精度產生影響。JZC數顯光靶經過科學地設計，集光機電與一身。它是由卡尺、數顯游標、棱鏡、分劃板、托盤、激光指向器、專門的供電電源和電路系統以及專用卡具等機械部件組成，形成接收、發射激光兩個系統的多功能數顯光靶。
9 電梯限速器測試儀（選配）
產品概述
電梯限速器測試儀是根據電梯安全檢測的要求而研制開發的最新型便攜式現場測試儀器，適用于電梯限速器的現場測試以及電梯和限速器生產廠家在生產線上測試使用。
產品功能
1、可測量動作速度為0.5m/s-10m/s的各種限速器；
2、可測量含有電觸點開關的限速器在其開關動作時的限速器輪盤線速度；
3、能自動捕捉限速器的動作速度，并立即停止電機的轉動；
4、可自動打印出限速器的動作速度（包括電觸點開關動作時輪盤線速度），并可重復打??；
5、可選配不同轉矩（功率）的電機，以滿足各種限速器的檢測要求；
6、可設置日期和時間，有掉電記憶功能。
7、可存儲49140組測試數據和相關信息，并可實時查詢內存狀態。
8、主機數據和信息可通過計算機USB口導出到計算機中，并可通過專用計算機軟件進行數據管理。
9、液晶顯示，菜單化管理。
技術參數：
調速范圍：0.5m/s-10m/s（分段設定）；
測試時伺服加速度：≤0.02m/S2；
電機額定驅動力矩（3種可選）：1800克•厘米;3000克•厘米;6500克•厘米；
速度測量誤差：≤1%
電源：AC220×(1±10%)V，50×(1±2%)Hz；
