一、 設備概述

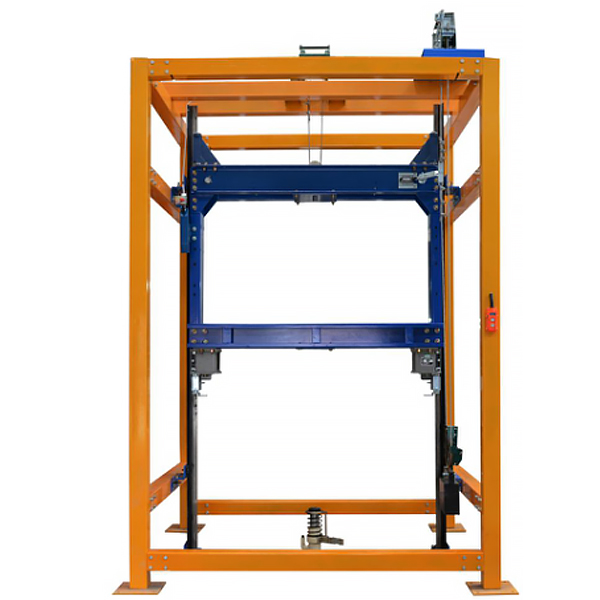

限速器-安全鉗聯動實訓平臺是根據當前真實電梯限速器安全鉗聯動機構的安裝和維保要求，而開發的一種模塊式的實訓平臺。適用于各職業院校、技工類學校的電梯安裝與維保、樓宇自動化、機電自動化等電梯相關專業以及職業資格鑒定中心和培訓考核機構。
本裝置采用真實的部件。特殊的設計能夠使學生更直觀地了解限速器與安全鉗的結構，更有效地幫助學生掌握其工作原理。通過電動提升裝置，可實現限速器安全鉗聯動。另外學生也可根據相關要求，借助模擬井道對限速器安全鉗進行安裝與保養。
二、 產品特點
1、 采用真實機構器件，使學生學到的與實際應用的一致；
2、 設計，使其安裝工藝與實際安裝一致；
3、 特殊的設計，能更方便的進行其維保項目的操作；
4、 采用電動提升機進行上下升降，能方便的演示其聯動過程。
5、職業技能綜合集成訓練虛擬仿真系統
軟件內模型可進行360°旋轉、放大、縮小、平移，設有通用互動按鈕：返回、首頁、幫助。所有虛擬仿真任務過程有提示，在進行完一項任務后軟件自動打鉤。工具庫上方設有實驗任務
1、基本立體（旋轉模型時XYZ空間坐標圖標自動跟隨旋轉。）
A、平面立體：實驗步驟分為實驗任務（文字提示任務）—搭建模型（拖拽工具庫中的模型到三投影面體系中，并自動顯現投影，選擇錯誤時有提示）—改變姿態（通過點擊上下左右箭頭改變）—選擇投影（進入答題界面，在6項中選擇此時完成的三維投影圖）
B、截切立體：實驗步驟分為實驗任務（文字提示任務）—搭建模型（拖拽工具庫中的模型到三投影面體系中，并自動顯現投影）—標注投影情況（為三維投影圖標定，在14處空白欄中選擇相應的標注符號）
C、相貫立體：實驗步驟分為實驗任務（文字提示任務）—挖孔（選擇任意挖孔模型，此時將可在XYZ空間坐標中選擇任意面，模型同時切換，并出現一個坐標滑塊，根據滑塊位移大小，模型出現對應程度的剖切面）—孔徑變化（選擇1-4孔徑）—后方通孔—選擇投影（進入答題界面，在8項中選擇此時完成的三維投影圖）
2、組合體
A、組合體拼裝：實驗步驟分為實驗任務（文字提示任務）—選擇組合體模型（可選8種模型）—拼裝組合體（根據選擇的模型挑選工具庫模型并拖拽組合）—剖切組合體（可在XYZ空間坐標中選擇任意面，模型同時切換，并出現一個坐標滑塊，根據滑塊位移大小，模型出現對應程度的剖切面）—選擇側面投影（進入答題界面，根據已知正面、水平投影圖，在3項中選擇正確的側面投影圖）
B、組合體讀圖：實驗步驟分為實驗任務（文字提示任務）—選擇組合體剖視圖（可選8種圖）—構建組合體模型（根據選擇的模型挑選工具庫模型并拖拽組合）—剖切組合體（可在XYZ空間坐標中選擇任意面，模型同時切換，并出現一個坐標滑塊，根據滑塊位移大小，模型出現對應程度的剖切面）—選擇左視圖（進入答題界面，根據已知主視圖、俯視圖，在3項中選擇正確的左視圖）
3、裝配體
A、機械傳動機構：8種機構（蝸輪蝸桿、齒輪齒條、螺旋傳動、平面外嚙合齒輪、平面內嚙合齒輪、空間直齒圓錐齒輪、帶傳動、鏈傳動）任選，選好后工具欄中出現模型，自由拖拽將模型組合，組合完畢后可操作模型，每種機構都帶有簡介、視頻演示、圖樣畫法。答題界面共有6題，每題4個選項。
B、齒輪油泵：根據提示選擇工具庫模型逐步搭建模型，可選擇簡介、圖樣畫法、動畫原理（模型內部運動原理可視）進行學習。答題界面共有2題，每題4個選項。
C、機械機構搭建：2種機構（2自由度機械手臂、3自由度機械手臂），根據提示選擇工具庫模型逐步搭建模型，組合完畢后可操作模型，每種機構都帶有簡介、視頻演示。答題界面（須2種模型都搭建完畢才能進入）共有2題，每題4個選項。
三、 技術參數
1、 電源輸入：三相四線 AC3800V 50Hz；
2、 整機功耗：≤0.5KW；
3、 整機重量：≤600kg；
4、 提升速度: 7～14m/min；
5、 最大起重量：≤600kg；
6、限速器下行機械動作速度：≤0.75m/s；
7、安全鉗動作速度：≤1 m/s；
8、外形尺寸：2100mm×2000mm×3500mm（長×寬×高）。
四、 配置清單
|
序號 |
名稱 |
數量 |
單位 |
備注 |
|
1 |
井道框架 |
1 |
臺 |
鋼構 |
|
2 |
T型導軌 |
2 |
條 |
|
|
3 |
導軌支架 |
4 |
對 |
|
|
4 |
壓導板 |
8 |
個 |
|
|
5 |
轎廂龍門架 |
1 |
套 |
|
|
6 |
安全鉗提拉連桿 |
1 |
套 |
|
|
7 |
限速器安裝底板 |
1 |
塊 |
|
|
8 |
限速器－漲緊裝置 |
1 |
套 |
單向 |
|
9 |
安全鉗 |
1 |
對 |
漸進式 |
|
10 |
上導靴 |
1 |
對 |
滑動導靴 |
|
11 |
下導靴 |
1 |
對 |
滑動導靴 |
|
12 |
液壓緩沖器 |
1 |
臺 |
耗能 |
|
13 |
電動提升機 |
1 |
臺 |
|
|
14 |
電氣控制箱 |
1 |
個 |
|
|
15 |
按鈕盒 |
1 |
個 |
|
|
16 |
限位開關 |
2 |
個 |
|
|
17 |
限位開關支架 |
2 |
個 |
|
|
18 |
安全鉗開關 |
1 |
個 |
|
|
19 |
安全鉗開關底板 |
1 |
個 |
|
|
20 |
鋼絲繩 |
7 |
米 |
∅8 |
|
21 |
鋼絲繩夾 |
6 |
個 |
∅8 |
|
22 |
安裝工具 |
1 |
套 |
扳手、螺絲刀、卷尺、錘子等 |
|
23 |
人字梯 |
1 |
架 |
2.5米 |
|
24 |
隨機資料 |
1 |
份 |
實訓指導書與相關圖紙等 |
五、 實訓課程內容
T型導軌（轎廂導軌）安裝與調整；
轎廂龍門架的安裝；
上導靴的安裝；
安全鉗連桿的安裝；
限速器的安裝；
漲緊裝置的安裝與調整；
下導靴的安裝；
安全鉗與下導靴的調整；
安全鉗開關的安裝與調整；
限位裝置的安裝與調整；
T型導軌與導靴的保養；
限速器－安全鉗的保養；
限速器安全聯動功能試驗。
常見問題：
1、如果我要購買電梯限速器安全鉗聯動機構實訓裝置,安全鉗聯動實訓平臺，是否有安裝、培訓服務呢？
答：我們的設備如果沒有特別注明“不含安 裝”“裸機價”“出廠”等字樣的，都是提供安裝、培訓服務的。
2、你們的電梯限速器安全鉗聯動機構實訓裝置,安全鉗聯動實訓平臺是否能開增值稅專用發票？
答：可以的，我們是正規企業，并且已經升級到一般納稅人，可以開具增值稅專用發票，如果您需要開電梯限速器安全鉗聯動機構實訓裝置,安全鉗聯動實訓平臺的發票，您需要提供開票資料。
3、你們的電梯限速器安全鉗聯動機構實訓裝置,安全鉗聯動實訓平臺都是自己生產的嗎？都有什么產品資質？
答：我們公司是專業生產教學設備的企業，完全自主生產，并通過了最新版ISO9001認證，擁有多項專利與著作權。
