          當前位置： 教學設備 > 產品展示 > 化工及物理實驗 > 過程控制裝備實驗 > 中人ZRGCK-68A液位溫度控制綜合實訓臺





















           液位溫度控制綜合實訓臺,三容水箱實驗裝置

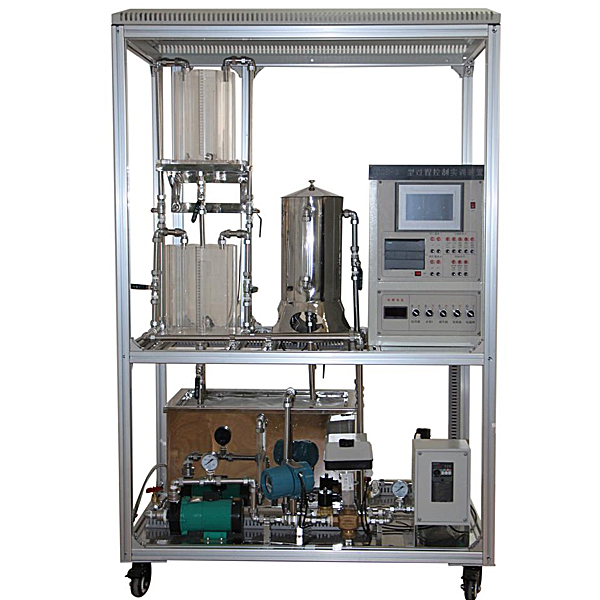

          中人ZRGCK-68A液位溫度控制綜合實訓臺


          更新時間：2025-01-06 23:42:25


          用戶關注度：


          簡要描述：


          液位溫度控制綜合實訓臺,三容水箱實驗裝置裝置的儀表、部件均選用現代化技術工業級產品，智能化程度高。精度好，規格多樣。有利直觀教學和拓寬學生工業現場知識。











          詳細介紹




           一、概述

過程控制綜合實驗裝置（Process Control System，簡稱PCS），是模仿現代工業生產過程中常見的物理量，諸如溫度、壓力、流量、液位等參數，對其進行測量、控制，分析過程參數變化特性，研究過程控制規律的教學實驗設備，過程控制綜合實驗裝置選用智能化的工業用儀器儀表，接近工業實際，使用安全，運行穩定，維護簡單，性價比優越。本裝置集合多種控制方式，再現實際工業現場使用的控制手段，采用聲光報警系統，并提供用戶更友好的二次開發接口。

二、產品結構與特點：

（1）、分體式設計，模塊化組裝式結構，容易組成不同控制系統。

（2）、二水箱配置；一路供水系統。

（3）、實驗柜完全敞開設計，內部器件全部可視，有利直觀教學和維護。

（4）、人性化設計，配有儲水箱，進排水自控裝置，減輕實驗人員勞動強度。配有實驗專用線的掛線架，取線掛線方便、整潔、美觀。為實驗文明操作提供條件。

（5）、裝置的儀表、部件均選用現代化技術工業級產品，智能化程度高。精度好，規格多樣。有利直觀教學和拓寬學生工業現場知識。為以后走上社會打好結實基礎。

（6）、安全度高，系統配有漏電保護，帶保護套的專用實驗電源連線，及溫控箱防止無水加溫自動控制等，力求保護人身、設備安全。

（7）、開放度好，在教師指導下，學生可觀察、可自己動手參與操作、可自行編程進行驗證、可根據記錄的實時曲線進行理論分析等。

（8）鍋爐加熱程控保護系統

A、鍋爐加熱內膽加由水位液位保護裝置，水位不達到一定的高度，控制系統不能控制可控硅調壓器工作。

B、電加熱管電源控制開關采用鑰匙開關，不實驗時，由教師保護放置鑰匙，避免無關人員誤操作。

（9）、電源保護措施

A、加有電流型漏電保護器。

B、三相電源加有保險管，防止斷路。

（10）、電源啟?？刂品绞?；

采用啟停按鈕控制接觸器來控制電源的啟停。

（11）、漏電保護裝置及安全性和安全承諾；

A、各種電源及各種儀表的可靠的保護功能

B、各種電源及各種儀表的強電采用開關控制，學生不自行接線，不存在強弱電混插的問題。

C、實驗強電接線插頭采用封閉式結構，防止觸電事故的發生。



三、技術參數與要求:

1.電源：AC220V±5% 50 Hz。

2.環境濕度：≤90%（40℃）。

3.控制柜尺寸：長×寬×高＝800 mm×600 mm×1700 mm。

4.額定功率：≤3.5KW

5.安全保護措施：具有接地、短路保護功能，安全性符合相關的國標標準。

四、系統配置







				執  行  機 構







				名稱

				單位

				數量

				主要參數

				備注







				水泵磁力泵

				臺

				1

				2800r/min,250W,AC22～380，△/Y,1.16/0.67A









				西門子變頻器

				只

				1

				輸入電源：220VAC，50Hz；輸出：三相220VAC0.4Kw；

				輸出頻率變化范圍：0-250Hz，實際應用設定為50/60Hz；  信號輸入：4-20mADC。西門子變頻器 MM420（AC380V），鈕子開關 3 只，電

				位器 1 只，安全插口 29 只

				MM420







				加熱鍋爐

				套

				1

				固態繼電器（歐姆龍 G3NB-240B，110～220V，40A） 一只；加熱棒（1000W，AC220）1 只，繼電器安全護 罩 80mm×110mm×55mm

				自行設計性能可靠安全







				plc可編程設計與控制虛擬仿真軟件

				套

				1

				本軟件基于unity3d開發，內置實驗步驟、實驗指導書、電路圖、組件列表、連接線路、接通電源、電路圖、場景重置、返回等按鈕，在連線及代碼正確后，可以通過啟動/停止、正向運動、反向運動按鈕操作三維機床模型運動，在連接線路狀態下，三維機床模型可進行放大/縮小、平移。

				1.繼電器控制：閱讀實驗指導書，并進入實驗，通過識讀電路圖，選擇組件列表中的繼電器、熱繼電器、開關等元器件以拖拽的形式布局至電器柜中，限位器置于三維機床模型上，可選擇蓋蓋子，部分元器件名稱可重命名，然后點擊連接線路按鈕，將端子對端子進行連線，將機床電路連接成功后，選擇接通電源，進行操作，若組件或線路連接錯誤將彈出提示錯誤框，可隨時進行場景重置。

				2.PLC控制：實驗同繼電器控制，增加PLC控制功能，在連線完成后，通過PLC編碼按鈕，進入程序編寫界面，編寫正向與反向2條程序，共有12個梯形圖符號，編寫完成后，選擇提交進行程序驗證。驗證成功后，接通電源進行操作，組件、線路連接、代碼錯誤將彈出提示錯誤框，可隨時進行場景重置。

				3.單片機控制：實驗同繼電器控制，增加單片機控制功能，在連線完成后，通過C編碼按鈕進入編程界面，輸入正確的C語言代碼，提交驗證成功后，接通電源進行操作，組件、線路連接、代碼錯誤將彈出提示錯誤框，可隨時進行場景重置。

				提供版權證書并現場演示







				傳  感  變  送  器





				擴散硅壓力（液位）變送器

				只

				2

				進口的擴散硅隔離探頭。0.5級精度；輸出信號：選4-20mADC（二線制）；接頭及外殼材料：不銹鋼（1Cri18Ni9Ti）。







				Pt100溫度傳感器及溫度變送器

				套

				1

				Pt100：A級；溫度變送器：0.5級精度，0-100℃。

				Pt100





				渦輪流量計及流量變送器

				套

				1

				（1）量程：選0-800L/h；（2）輸出信號：4-20mADC；（3）精度：0.2級。

				LWGYA-10





				  控  制  單 元





				S7-200

				套

				1

				西門子 PLC CPU224XP 晶體管輸出，EM231 熱電阻模 塊 1 只，鈕子開關 14 只，安全插口 35 只







				溫度控制儀

				只

				1

				E5CZ-R2），溫控140mm×140mm×320mm







				軟      件       系        統





				PLC控制軟件

				套

				套

				PLC配套教育版







				網絡控制軟件

				套

				1

				教育版







				其  它  設  備





				實驗用淡藍色透明有機玻璃水箱

				只

				2

				二個圓型有機玻璃水箱，厚度8mm，200*200*300







				不銹鋼溫控實驗箱

				只

				1

				由加熱箱、冷卻箱、溢流箱、加熱環、Pt100、溫度變送器組成，加熱箱內無水斷電保護裝置，也防止溫度干燒。







				不銹鋼儲水箱

				只

				1

				內有獨特的結構設計和不銹鋼過濾網，拆洗方便







				儲水箱自動進、排水裝置

				套

				1

				自動進排水減輕實驗老師工作







				管路、擾動系統

				套

				1

				手動閥、活接、三通、彎頭、內螺接頭、外螺接頭







				全部不銹鋼管及配件，增加設備的使用壽命。

				套

				1

				外加工







				端子接線模塊

				臺

				1

				48 位







				實驗架

				套

				1

				1200mm（長）×800mm（寬）×1700mm（高）











五、實驗目錄：

1. PLC 和變頻器單元實訓

2. 水位 PID 控制實訓

3. 溫度控制實訓

4. 過程控制對象硬件裝置結構認識及儀表操作，傳感器的校正(零點遷移與量程調 整) 實訓

5. 實訓軟件及其開發平臺的熟悉實訓

6. 控制回路的選擇及回路連接線實訓

7.變頻水泵運行特性與流量關系測定實訓

8. 單容水箱液位數學模型的測定實訓

9. 上水箱液位定值(隨動)控制實訓

10.工控組態軟件組態控制實訓

11.實時數據庫組態、M 圖形動畫、報表、曲線、報警組態、設備通訊組態、腳本程序應用組態等實訓。
